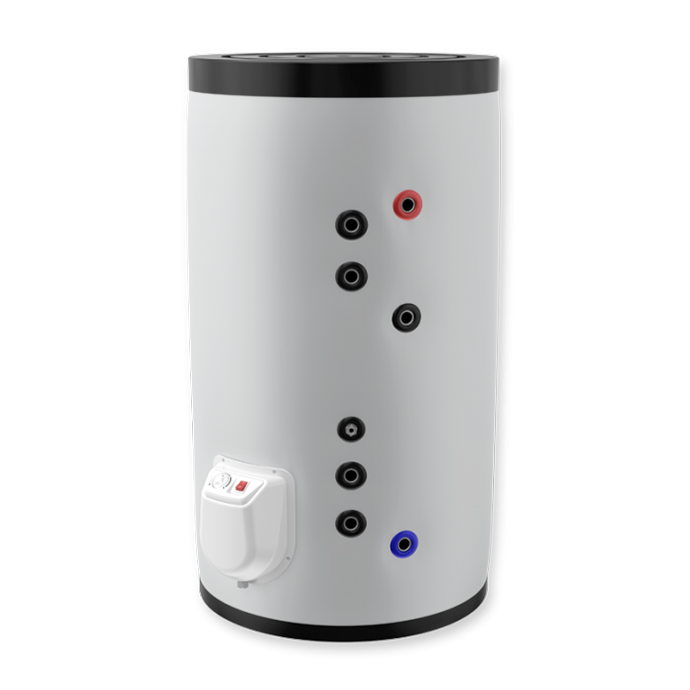

Комбіновані водонагрівачі ELDOM GREEN LINE для установки на підлогу

Тип нагрівачів води: накопичувальні, непрямого типу
Установка: на підлогу
Об’єм (літри): 150, 200, 300, 500, 750, 1000
Ємність для води: емальована
Управління: механічне
Гарантія: 10 років

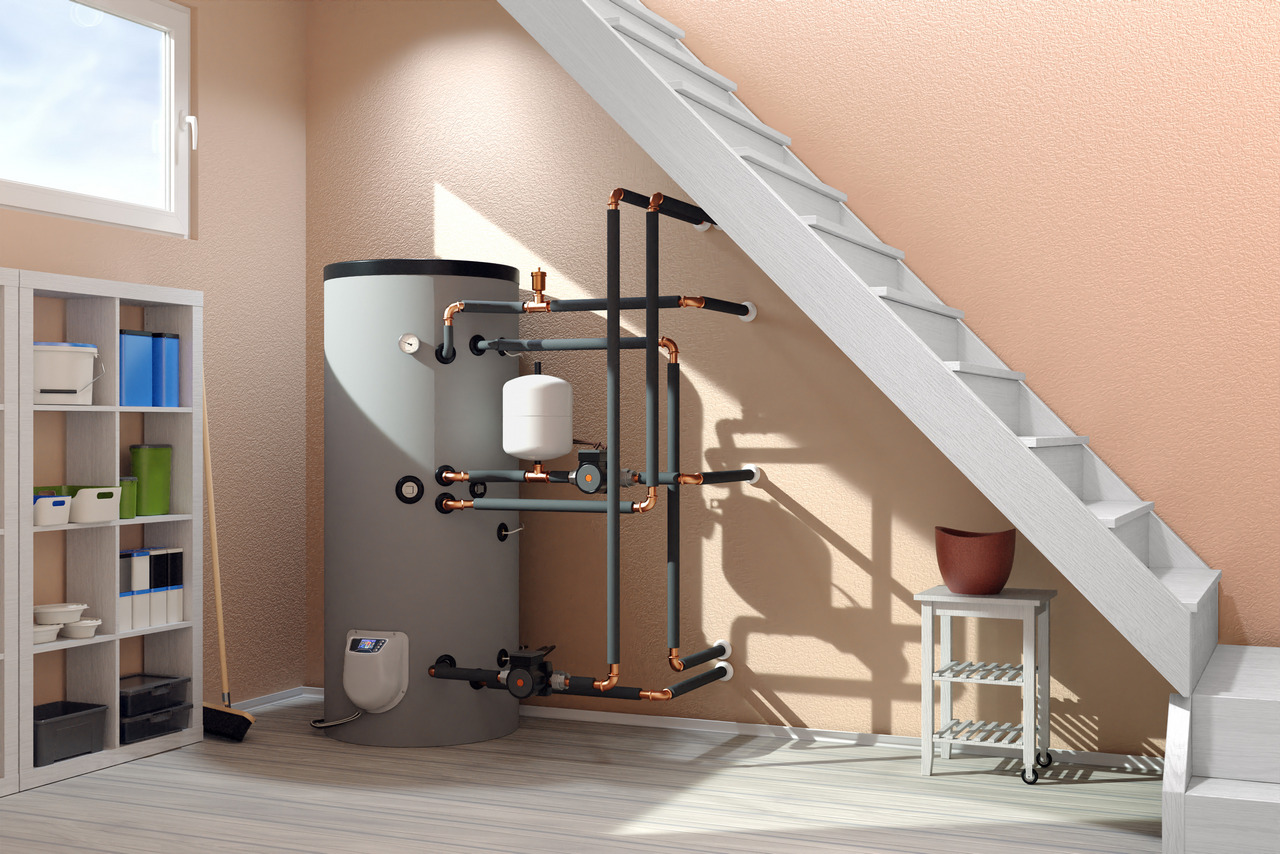

Комбіновані підлогові водонагрівачі ELDOM Green Line спроектовані забезпечувати гарячою водою користувачів з великим обсягом споживання. Вони розміщуються на підлогах в технічних кімнатах особняків, сімейних готелів та малих заводів.
Комбінація різних видів енергії, опція вбудовування додаткового термостату та нагрівального елемента, циркуляційний роз’єм та термоманометр забезпечують повний контроль та оптимізацію водонагрівального процесу.

    • Надзвичайно низькі втрати тепла;
    • Широка теплообмінна поверхня теплообмінника;
    • Зносостійке цирконієве емальоване покриття ємкості для води;

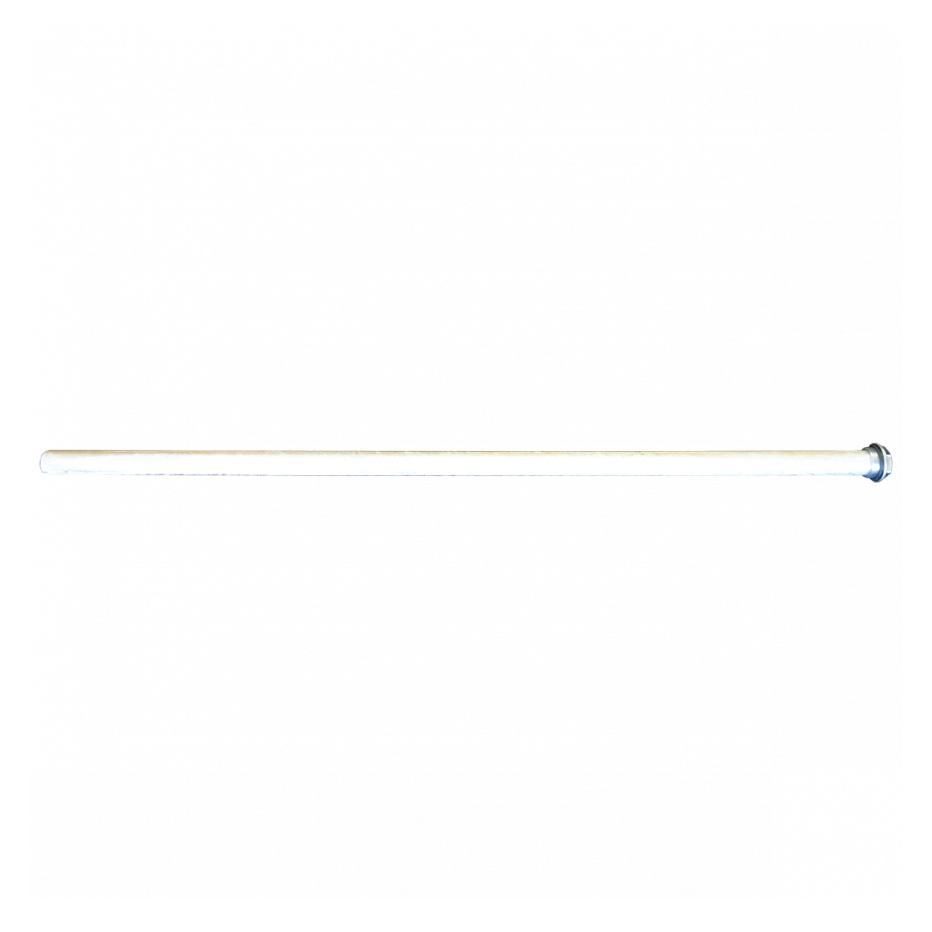

    • Два магнієвих аноди для оптимального антикорозійного захисту;
    • Унікальний «6-рівневий захист»;

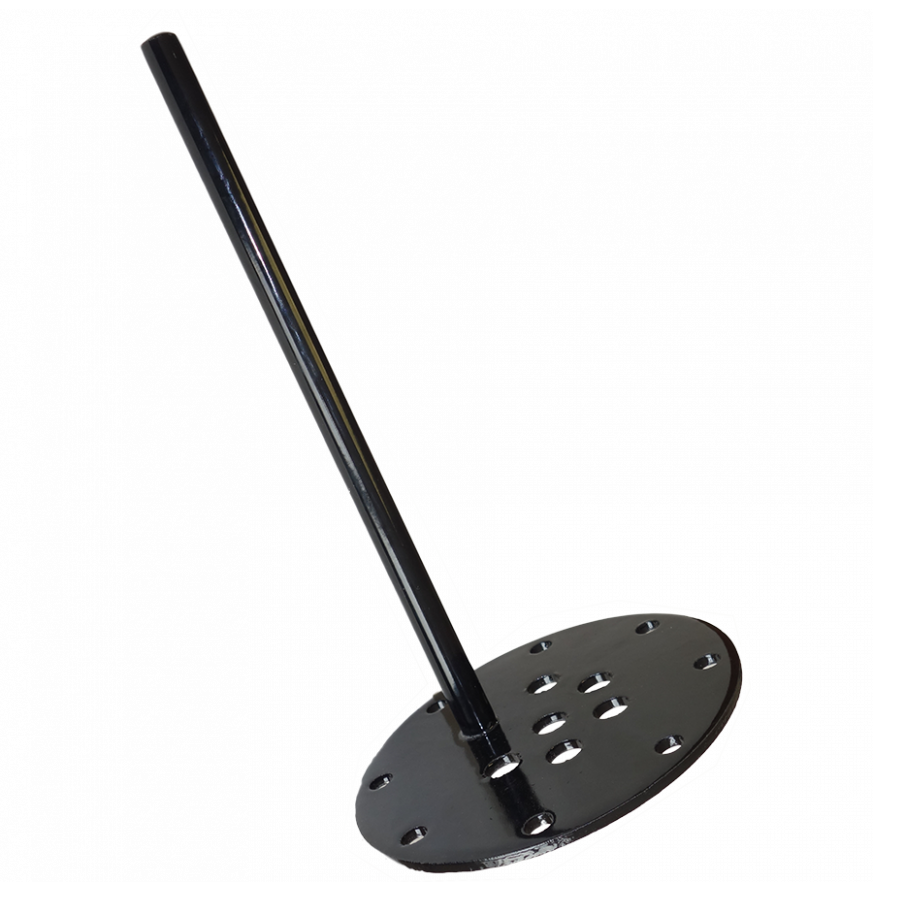

    • Специфічний еліптичний фланець для підвищеної безпеки;

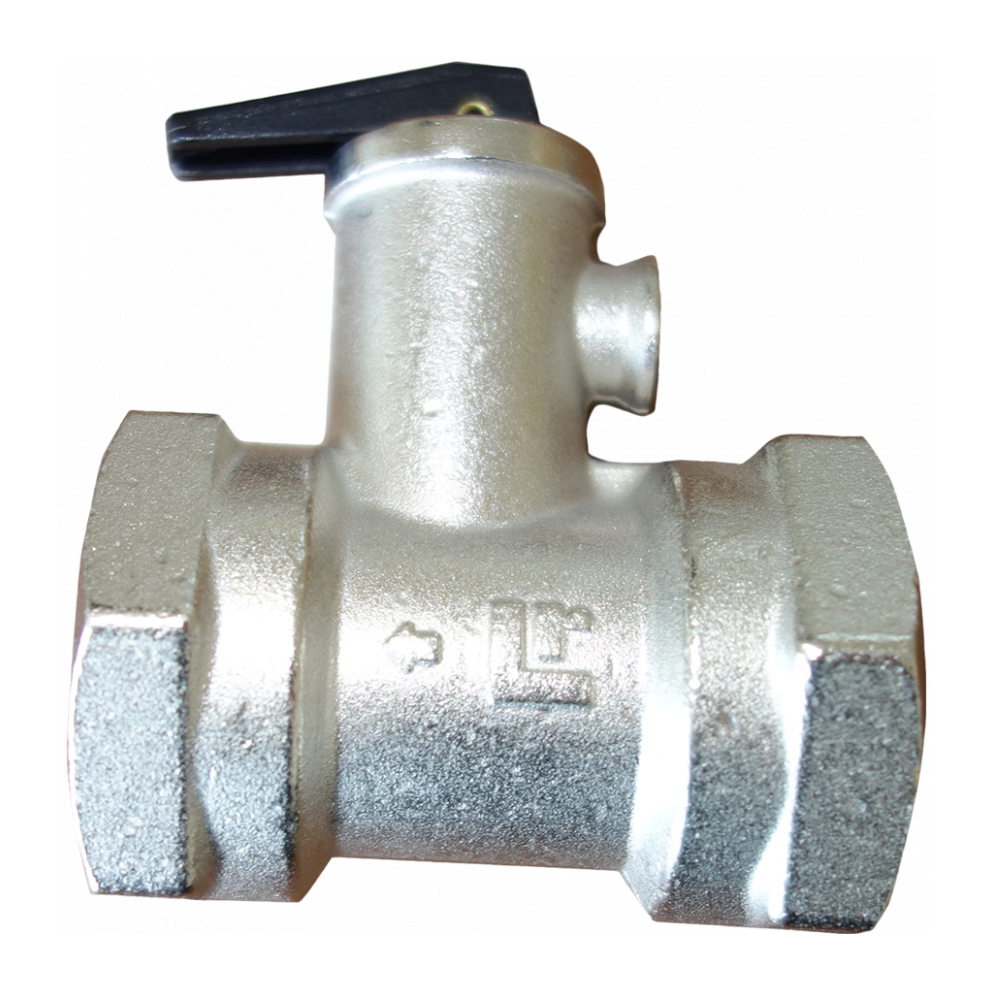

    • Комбінований металевий запобіжний клапан;
    • З`єднання, зручні для установки і обслуговування;
    • Механічне або електричне управління;
    • Сенсорна панель для теплообмінника;
    • Зовнішній термостат;
    • Температурний індикатор;
    • Перемикач з підсвічуванням вмонтований в моделі з механічним блоком управління.

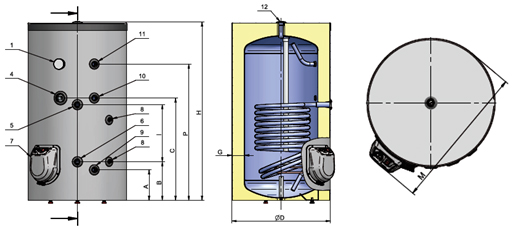

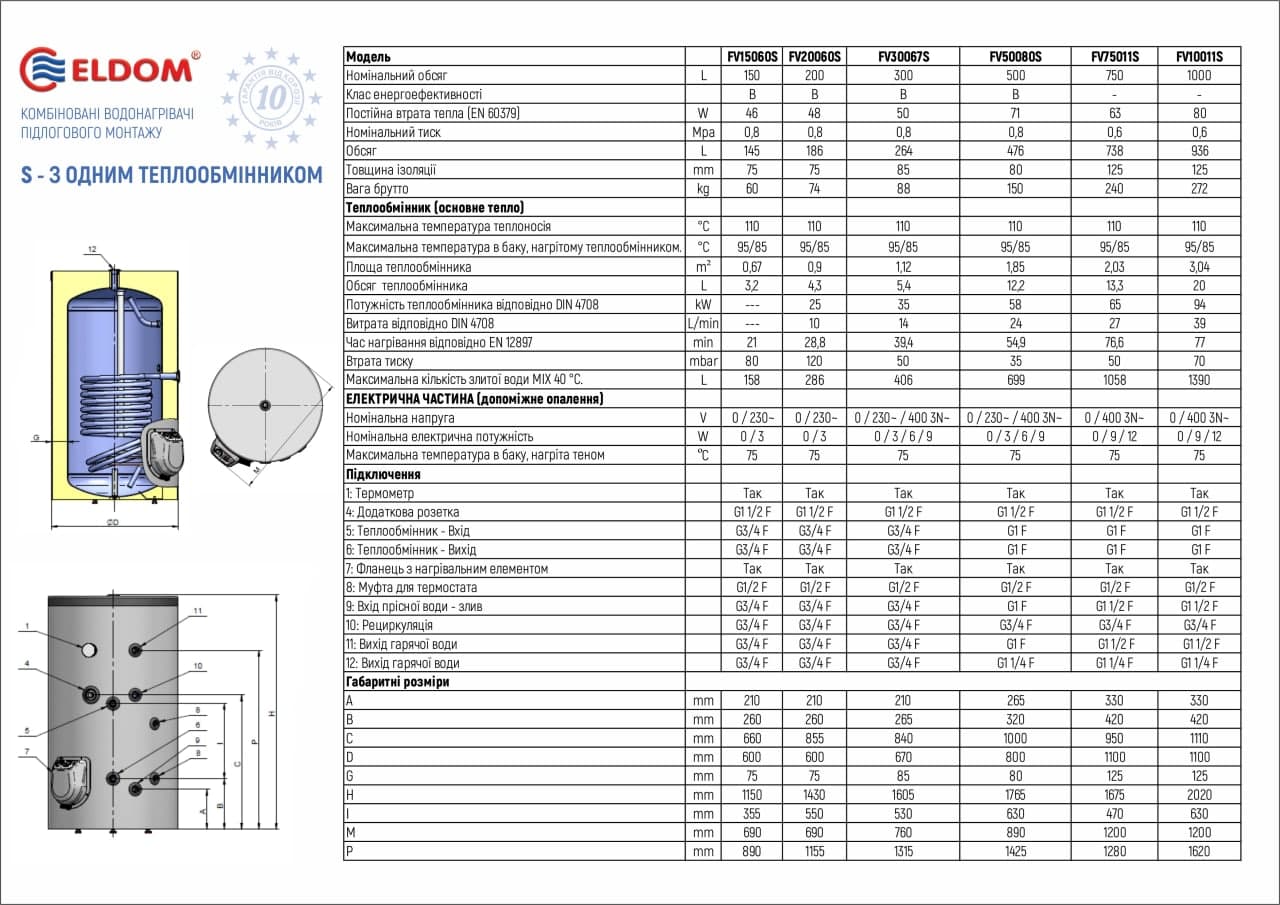

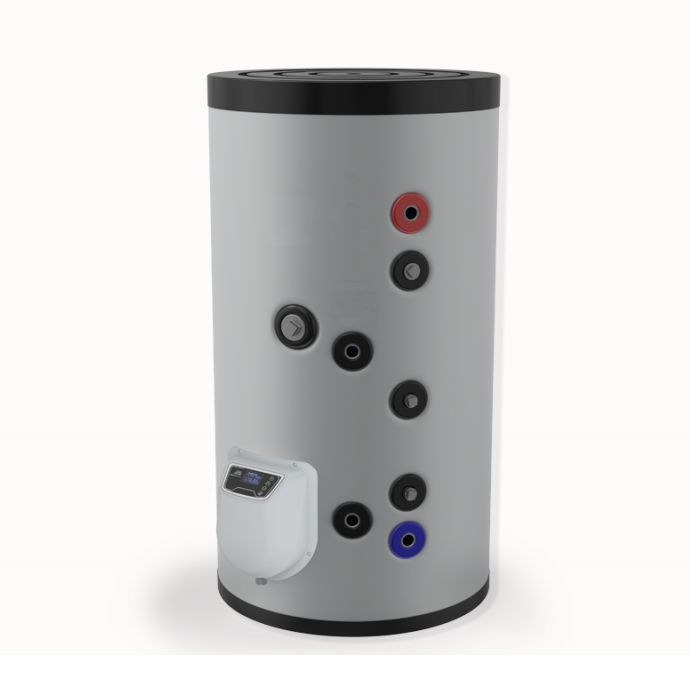

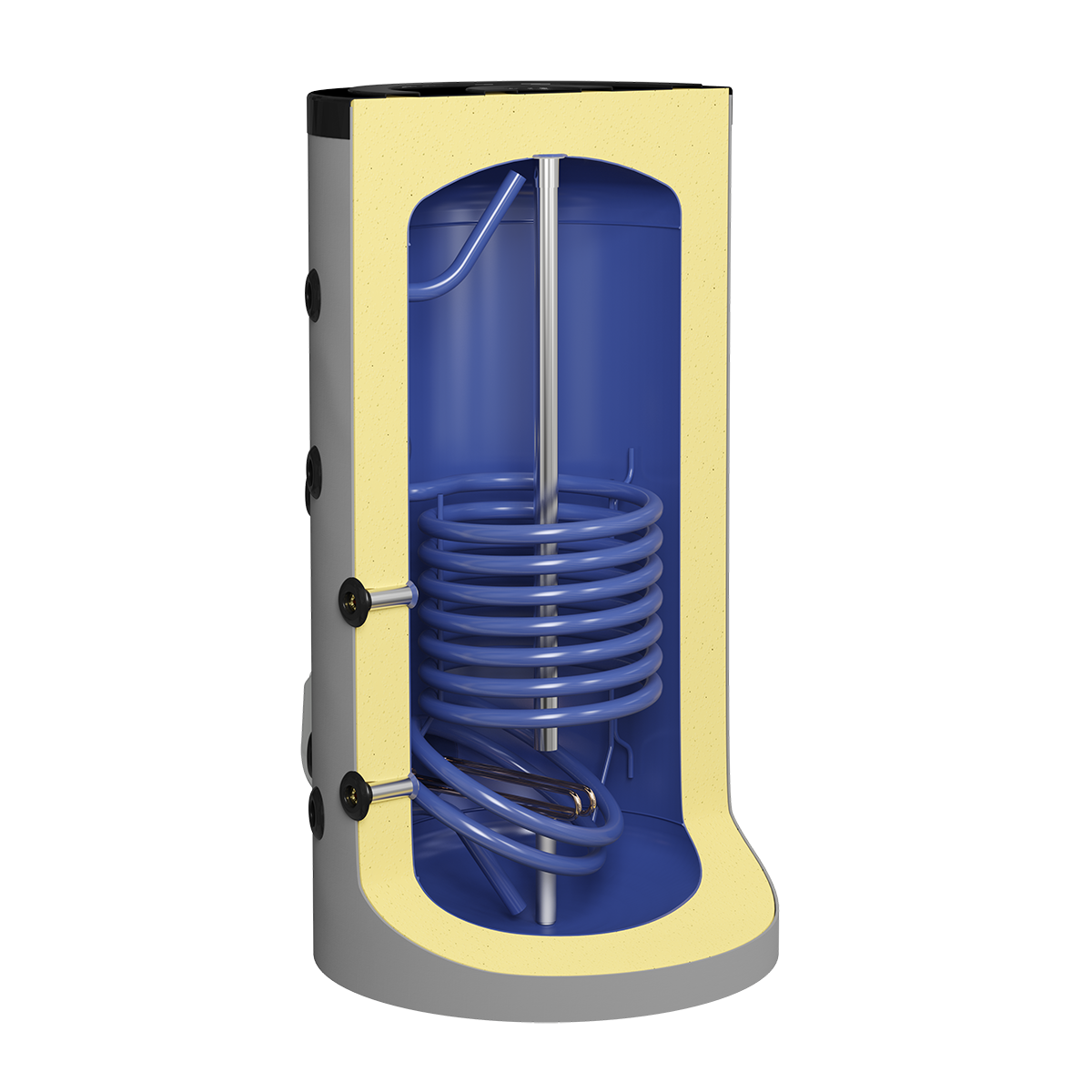

  • КОМБІНОВАНІ ПІДЛОГОВІ ВОДОНАГРІВАЧІ ELDOM GREENLINE З ОДНИМ ТЕПЛООБМІННИКОМ

    ПАРАМЕТРИ
    Модель FV15060S FV20060S FV30067S FV50080S FV75011S FV10011S
    Об`ємна группа L 150 200 300 500 750 1000
    Класс енергоеффективності B B B B B B
    Номінальний тиск MPa 0,8 0,8 0,8 0,8 0,6 0,6
    Номінальна напруга V 0/230 0/230 0/230/400 3N 0/230/400 3N 0/400 3N 0/400 3N
    Номінальна потужність kW 0/3 0/3 0/9 0/9 0/12 0/12
    Площа теплообмінника m2 0,67 0,9 1,12 1,85 2,03 3,04
    Внутрішній об`єм теплообмінника L 3,23 4,33 5,44 12,15 13,34 19,95
    Максимальна розрахункова теплова потужність теплообмінника при використанні сонячного коллектора kW - 25 35 58 65 94
    Теплова потужність теплообмінника від традиційного альтернативного джерела енергії по EN 12897 (15-60°C; 15 l/min; 80°C) kW 13,7 18,6 19,3 25 26 34
    Час нагріву від 15-60°C з нижнім теплообмінником (15 l/min; 80°C) (EN 12897) min 12 28 39 54 76 70
    Падіння тиску в теплообміннику (EN 12897) mbar 80 80 75 40 30 35
    Втрати тепла в режимі очікування W 45,6 47,5 50,2 70,6 62,9 80
    Вага нетто kg 60 74 88 150 240 272
    Підключення

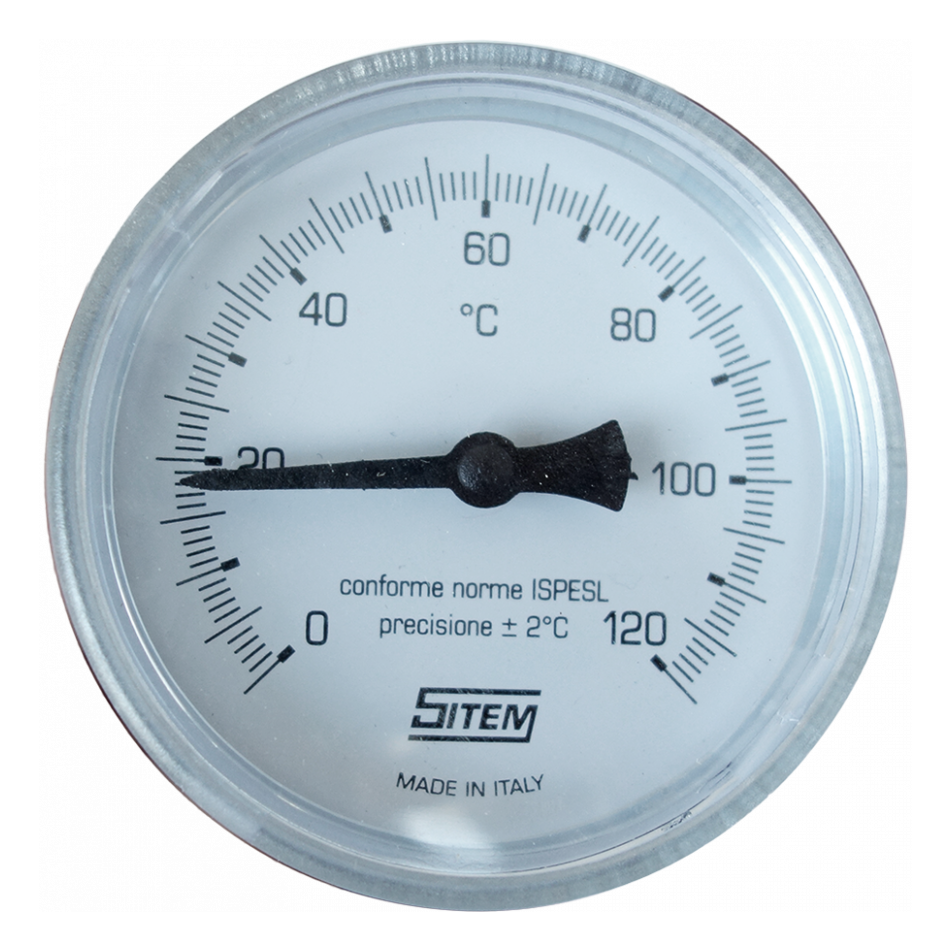

    1. Термометр + + + + + +
    2. Додаткова муфта G1 1/2 F G1 1/2 F G1 1/2 F G1 1/2 F G1 1/2 F G1 1/2 F
    5. Нижній теплообмінник - вхід G3/4 F G3/4 F G3/4 F G1 F G1 F G1 F
    6. Нижній теплообмінник - вихід G3/4 F G3/4 F G3/4 F G1 F G1 F G1 F

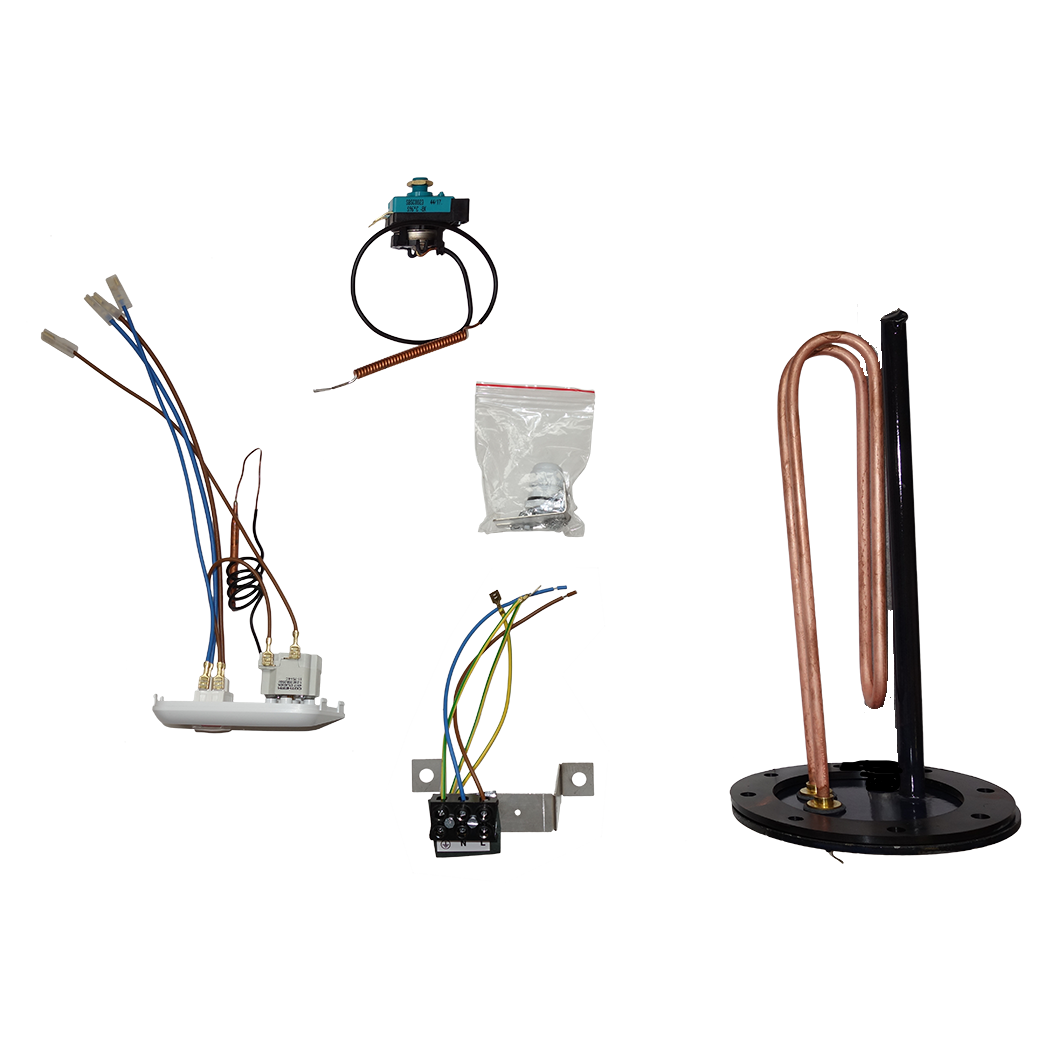

    7. Фланець з нагрівальним елементом + + + + + +
    8. Муфта для датчика G1/2 F G1/2 F G1/2 F G1/2 F G1/2 F G1/2 F
    9. Вхід для холодної води G3/4 F G3/4 F G3/4 F G1 F G1/2 F G1/2 F
    10. Рециркуляція G3/4 F G3/4 F G3/4 F G3/4 F G3/4 F G3/4 F
    11. Вихід для горячої води G3/4 F G3/4 F G3/4 F G1 F G1 1/2 F G1 1/2 F
    РОЗМІРИ
    A mm 210 210 210 265 330 330
    B mm 260 260 265 320 420 420
    C mm 660 855 840 1000 950 1100
    D mm 600 600 670 800 1100 1100
    G mm 75 75 85 80 125 125
    H mm 1150 1430 1605 1765 1675 2020
    I mm 355 550 530 630 470 630
    M mm 690 690 760 890 1200 1200
    P mm 890 1155 1315 1425 1280 1620

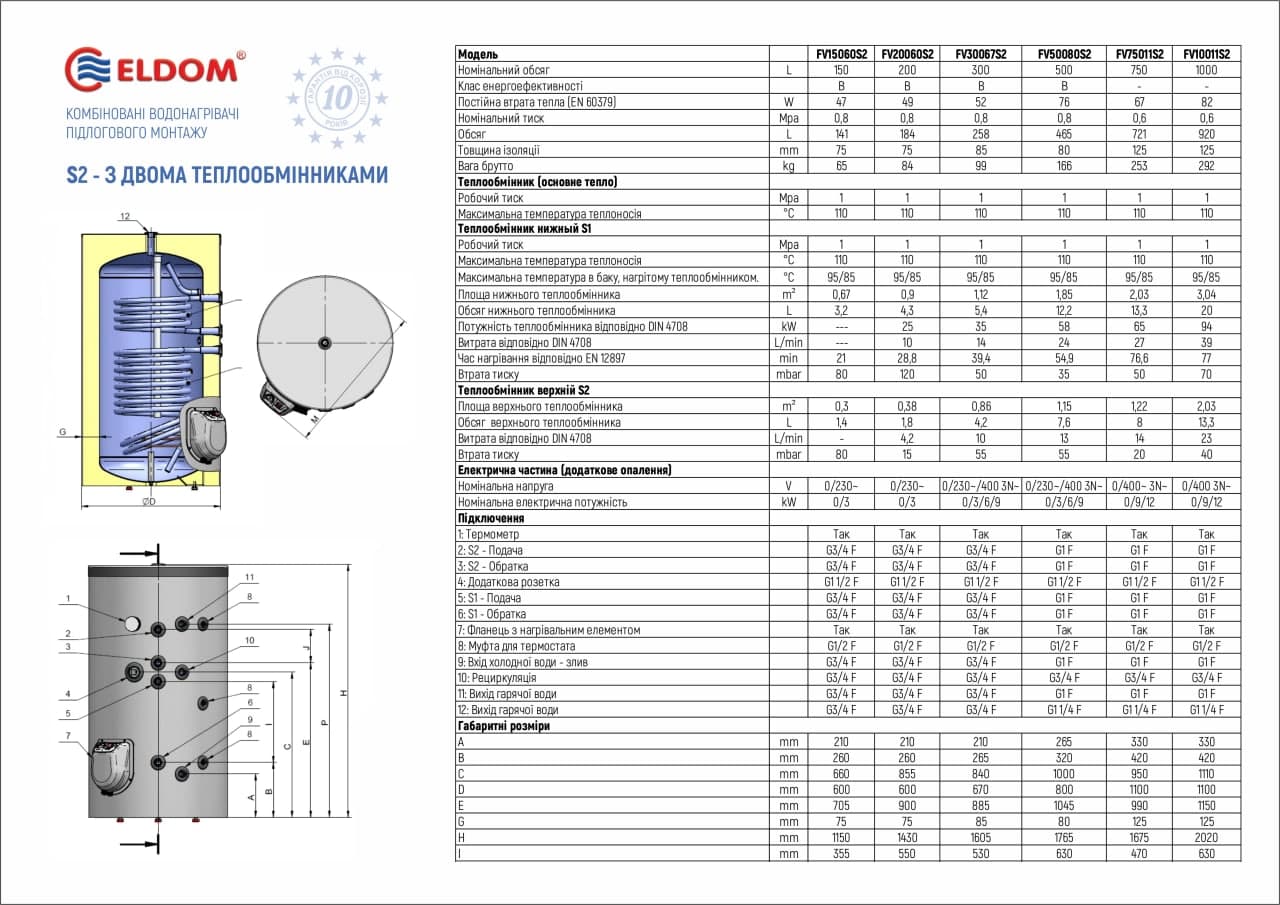

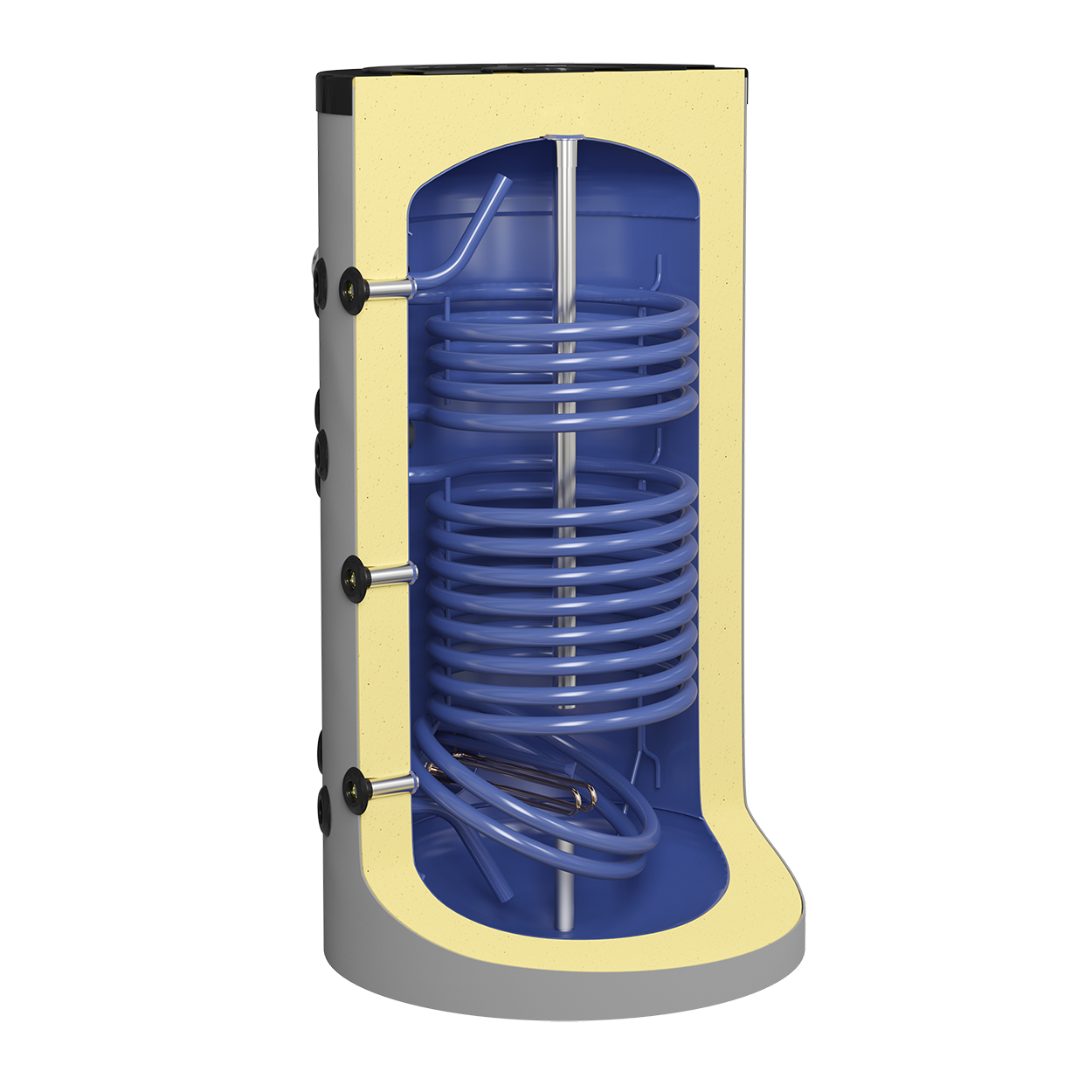

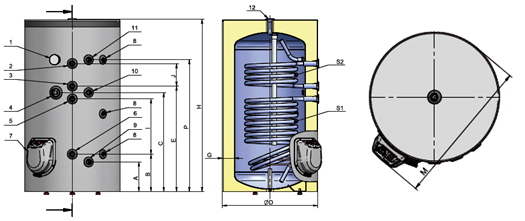

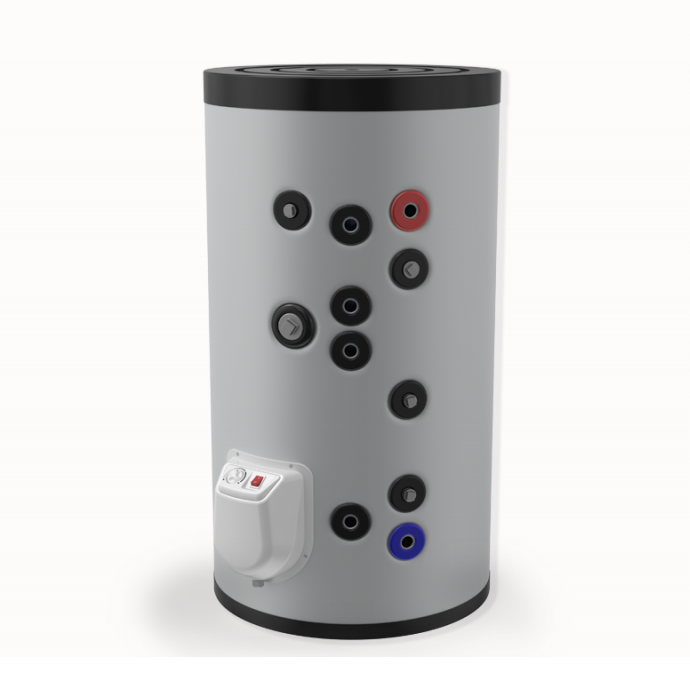

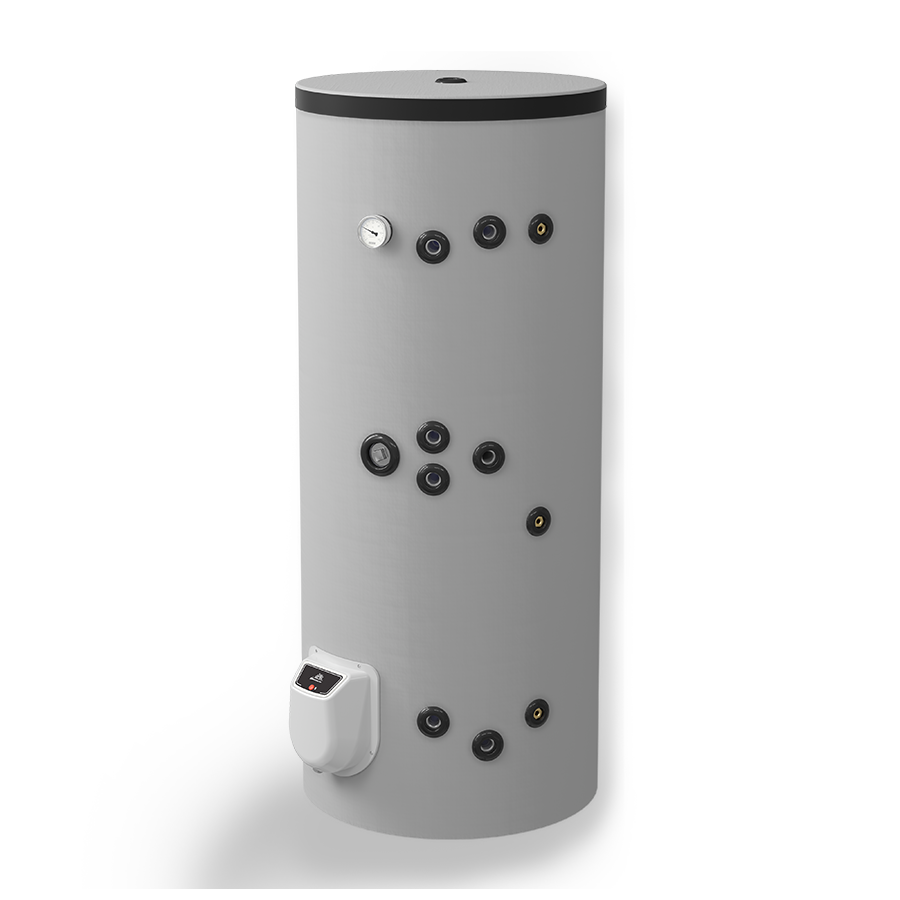

    КОМБІНОВАНІ ПІДЛОГОВІ ВОДОНАГРІВАЧІ ELDOM GREENLINE З ДВОМА ТЕПЛООБМІННИКАМИ

    ПАРАМЕТРИ
    Модель FV15060S2 FV20060S2 FV30067S2 FV50080S2 FV75011S2 FV10011S2
    Об`ємна группа L 150 200 300 500 750 1000
    Класс енергоеффективності B B B B B B
    Номінальний тиск MPa 0,8 0,8 0,8 0,8 0,6 0,6
    Номінальна напруга V 0/230 0/230 0/230/400 3N 0/230/400 3N 0/400 3N 0/400 3N
    Номінальна потужність kW 0/3 0/3 0/9 0/9 0/12 0/12
    Теплообмінник нижній S1
    Площа нижнього теплообмінника S1 m2 0,67 0,9 1,12 1,85 2,03 3,04
    Внутрішній об`єм нижнього теплообмінника S1 L 3,23 4,33 5,44 12,15 13,34 19,95
    Потужність теплообмінника S1 (DIN 4708) kW - 25 35 58 65 94
    Потужність теплообмінника S1 (EN 12897) kW 13,7 18,6 19,3 25 26,2 34
    Час нагріву від 15-60°C з нижнім теплообмінником (15 l/min; 80°C) (EN 12897) min 12 28 39 54 76 70
    Втрата тиску в нижньому теплообміннику (EN 12897) mbar 80 80 75 40 30 35
    Теплообмінник верхній S2
    Площа верхнього теплообмінника S2 m2 0,3 0,38 0,86 1,15 1,22 2,03
    Внутрішній об`єм верхнього теплообмінника S2 L 1,44 1,82 4,18 7,63 7,99 13,34
    Максимальна теплова потужність верхнього теплообмінника (80-60°C) kW - 10 25 32 35 57
    Втрати тепла в режимі очікування W 45,6 47,5 50,2 70,6 62,8 80
    Вага нетто kg 65 84 99 166 253 292
    Підключення
    1. Термометр + + + + + +
    2. Верхній теплообмінник - Вхід G3/4 F G3/4 F G3/4 F G1 F G1 F G1 F
    3. Верхній теплообмінник - Вихід G3/4 F G3/4 F G3/4 F G1 F G1 F G1 F
    4. Додаткова муфта G1 1/2 F G1 1/2 F G1 1/2 F G1 1/2 F G1 1/2 F G1 1/2 F
    5. Нижній теплообмінник – Вхід G3/4 F G3/4 F G3/4 F G1 F G1 F G1 F
    6. Нижній теплообмінник - Вихід G3/4 F G3/4 F G3/4 F G1 F G1 F G1 F
    7. Фланець з нагрівальним елементом + + + + + +
    8. Муфта для термодатчика G1/2 F G1/2 F G1/2 F G1/2 F G1/2 F G1/2 F
    9. Вхід для холодної води G3/4 F G3/4 F G3/4 F G1 F G1 1/2 F G1 1/2 F
    10. Рециркуляція G3/4 F G3/4 F G3/4 F G3/4 F G3/4 F G3/4 F
    11. Вихід для горячої води G3/4 F G3/4 F G3/4 F G1 F G1 1/2 F G1 1/2 F
    12. Вихід для горячої води G3/4 F G3/4 F G3/4 F G1 F G1 1/2 F G1 1/2 F
    РОЗМІРИ
    A mm 210 210 210 265 330 330
    B mm 260 260 265 320 420 420
    C mm 660 855 840 1000 1100 1100
    D mm 600 600 670 800 1100 1100
    Е. mm 705 900 885 1045 990 1150
    G. mm 75 75 85 80 125 125
    H. mm 1150 1430 1605 1765 1675 2020
    I. mm 355 550 530 630 470 630
    J. mm 160 230 400 380 290 470
    M. mm 690 690 760 890 1200 1200
    P. mm 890 1155 1315 1425 1280 1620

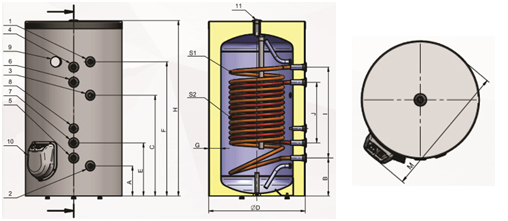

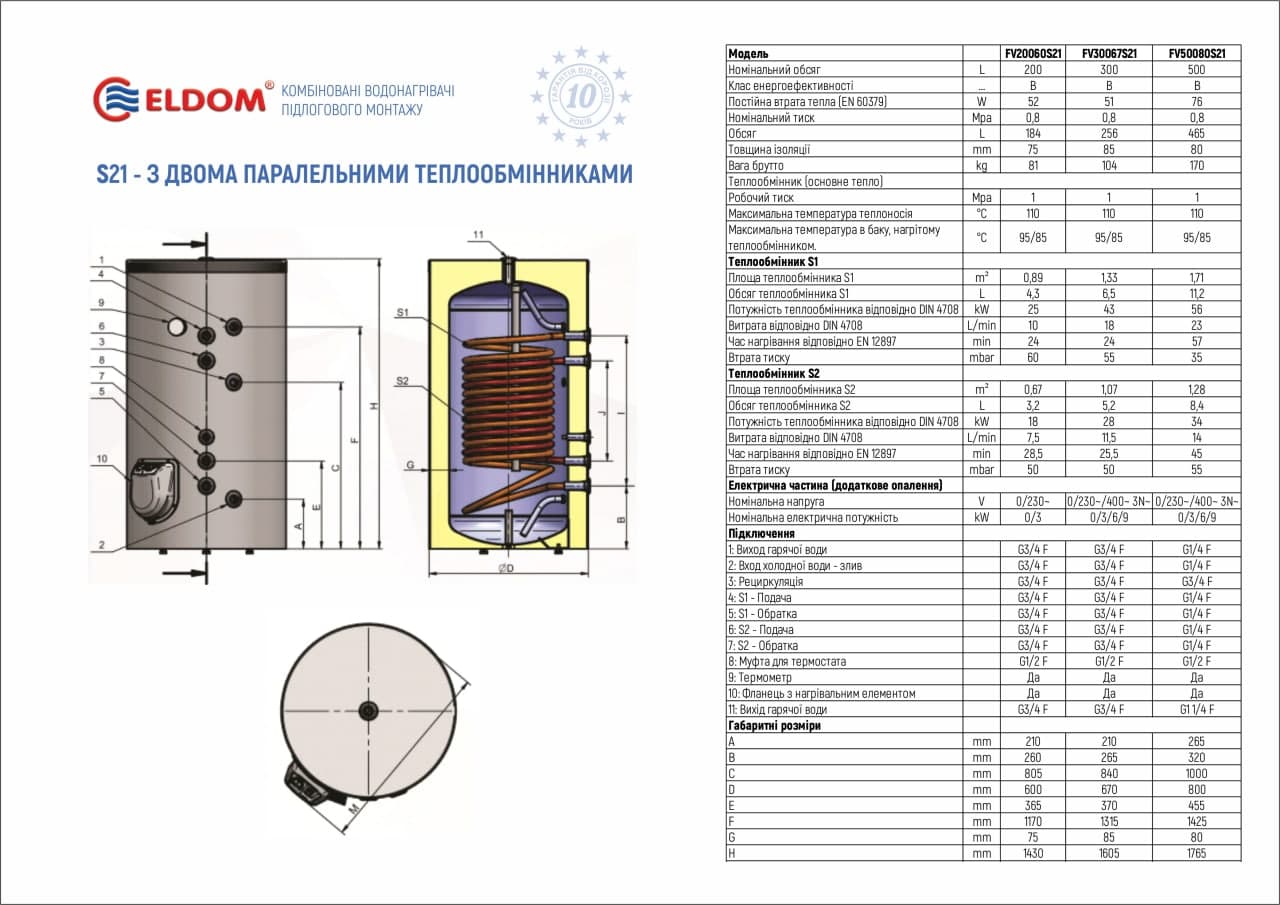

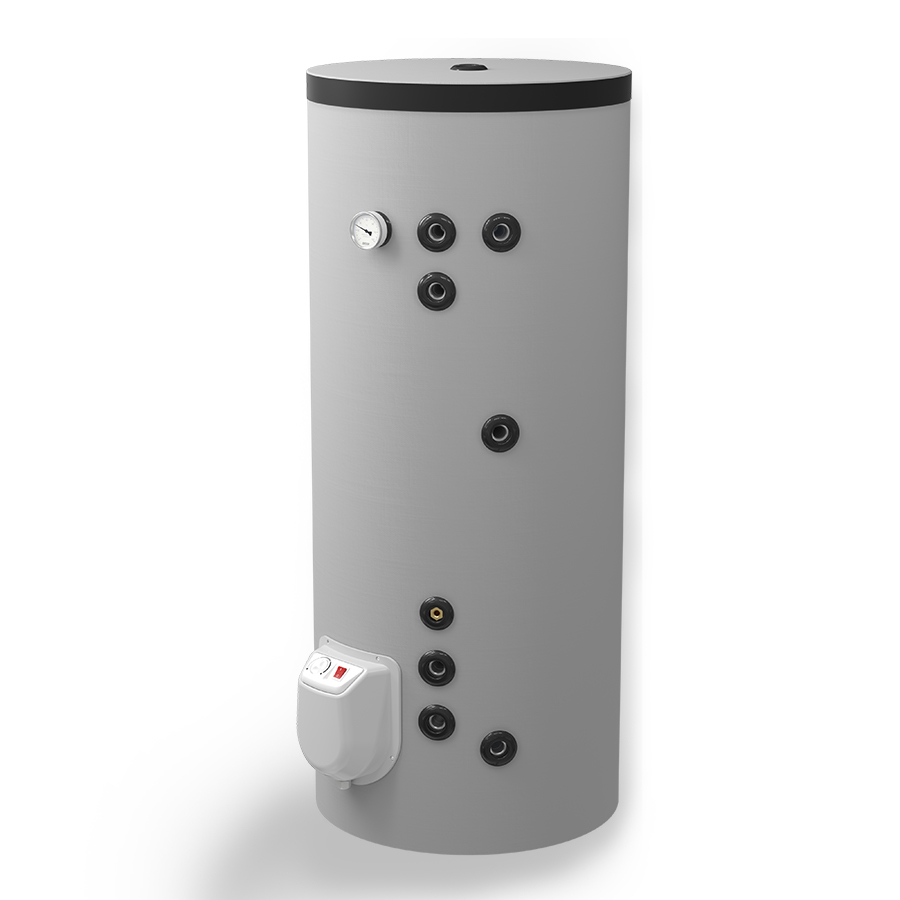

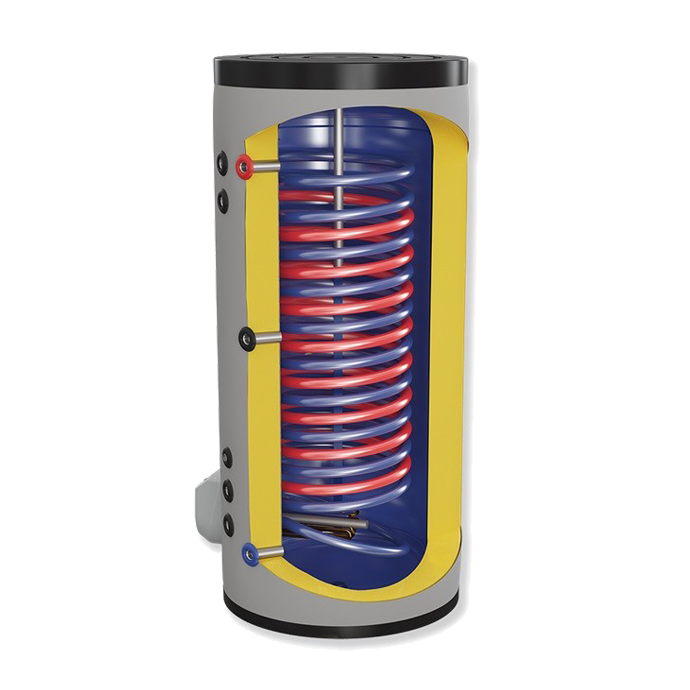

    КОМБІНОВАНІ ПІДЛОГОВІ ВОДОНАГРІВАЧІ ELDOM GREENLINE З ДВОМА ПАРАЛЕЛЬНИМИ ТЕПЛООБМІННИКАМИ

    ПАРАМЕТРИ
    Модель FV20060S21 FV30067S21 FV50080S21
    Об`ємна група L 200 300 500
    Класс енергоеффективності B B B
    Номінальний тиск MPa 0.8 0.8 0.8
    Номінальна напруга V 0/230 0/230/400 3N 0/230/400 3N
    Номінальна потужність kW 0/3 0/9 0/9
    Площа теплообмінника S1 m2 0.89 1.33 1.71
    Внутрішній об`єм теплообмінника S1 L 4,3 6,45 11.21
    Потужність теплообмінника S1 (DIN 4708) kW 25 43 56
    Потужність теплообмінника S1 (EN 12897) kW 17,3 22,5 23
    Час нагріва від 15-60°C з нижнім теплообмінником (15 l/min; 80°C) (EN 12897) min 24 24 57
    Площа верхнього теплообмінника S2 m2 0.52 1.07 1.28
    Внутрішній об`єм теплообмінника S2 L 2.5 5.2 8.4
    Потужність теплообмінника S2 (DIN 4708) kW 18 28 34
    Потужність теплообмінника S2 (EN 12897) kW 14 19,5 21,5
    Втрати тепла в режимі очікування W 52,3 51,3 75,8
    Вага kg 81 104 170
    Підключення
    1. Термометр + + +
    2. Вихід (гаряча вода) G3/4 F G3/4 F G1 F
    3. Вхід (холодна вода) G3/4 F G3/4 F G1 F
    4. Рециркуляція додаткова муфта G3/4 F G3/4 F G3/4 F
    5. Теплообмінник 1 – Вхід G3/4 F G3/4 F G1 F
    6. Теплообмінник 1 – Вихід G3/4 F G3/4 F G1 F
    7. Теплообмінник 2 – Вхід G3/4 F G3/4 F G1 F
    8. Теплообмінник 2 – Вихід G3/4 F G3/4 F G1 F
    9. Муфта для термостату G1/2 F G1/2 F G1/2 F
    РОЗМІРИ
    A mm 210 210 265
    B mm 260 265 320
    C mm 805 840 1000
    D mm 600 670 800
    Е mm 365 370 455
    F mm 1170 1315 1425
    G mm 75 85 80
    H mm 1430 1605 1765
    I mm 910 1050 1105
    J mm 700 840 835
    M mm 690 760 890
