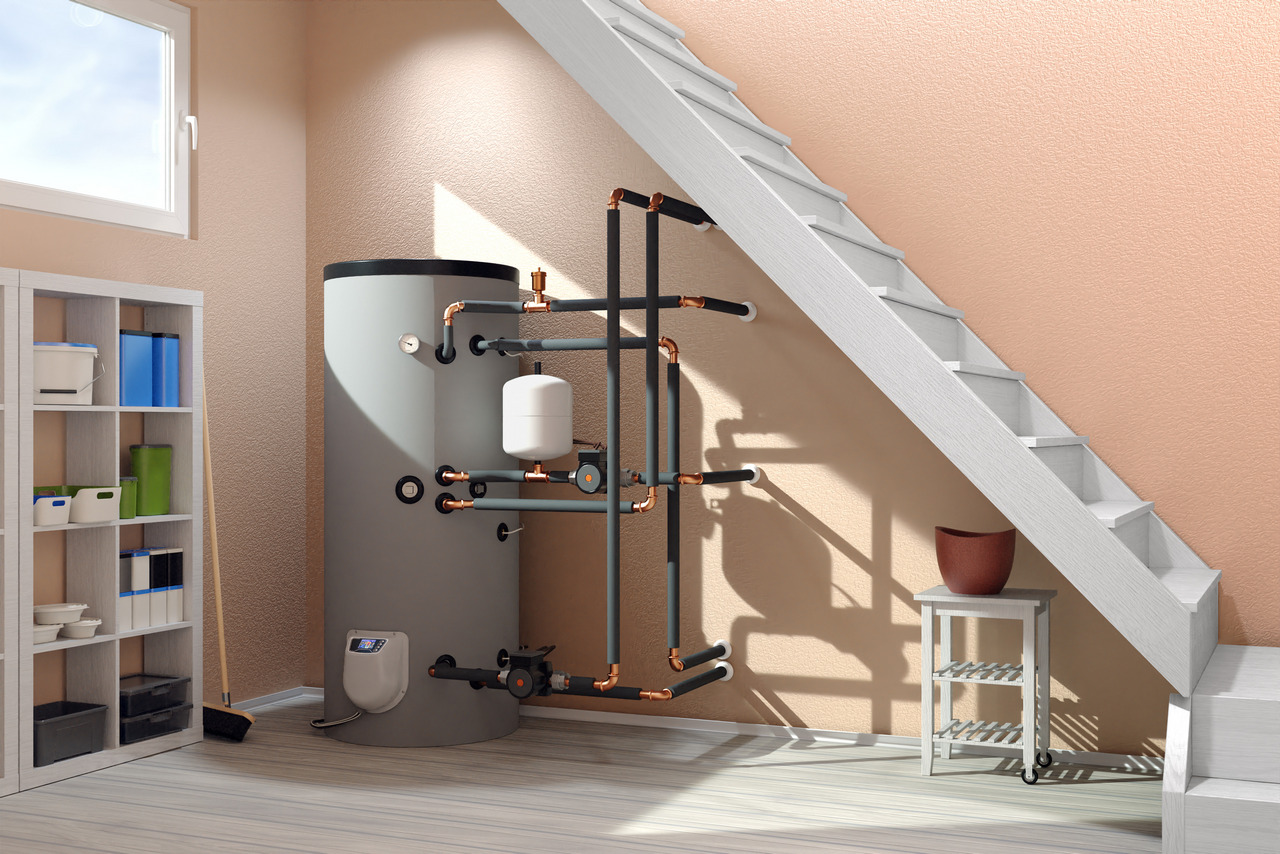

Комбіновані водонагрівачі ELDOM GREEN LINE для теплових насосів

Тип нагрівачів води: накопичувальні
Установка: на підлогу
Об’єм (літри): 200, 300, 500, 750, 1000
Ємність для води: не емальована, емальована
Гарантія: 2 роки, 7 років

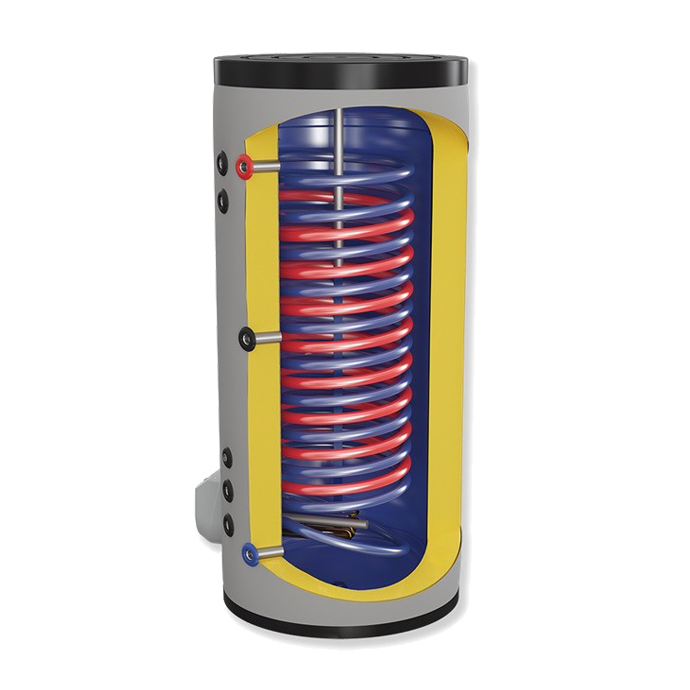

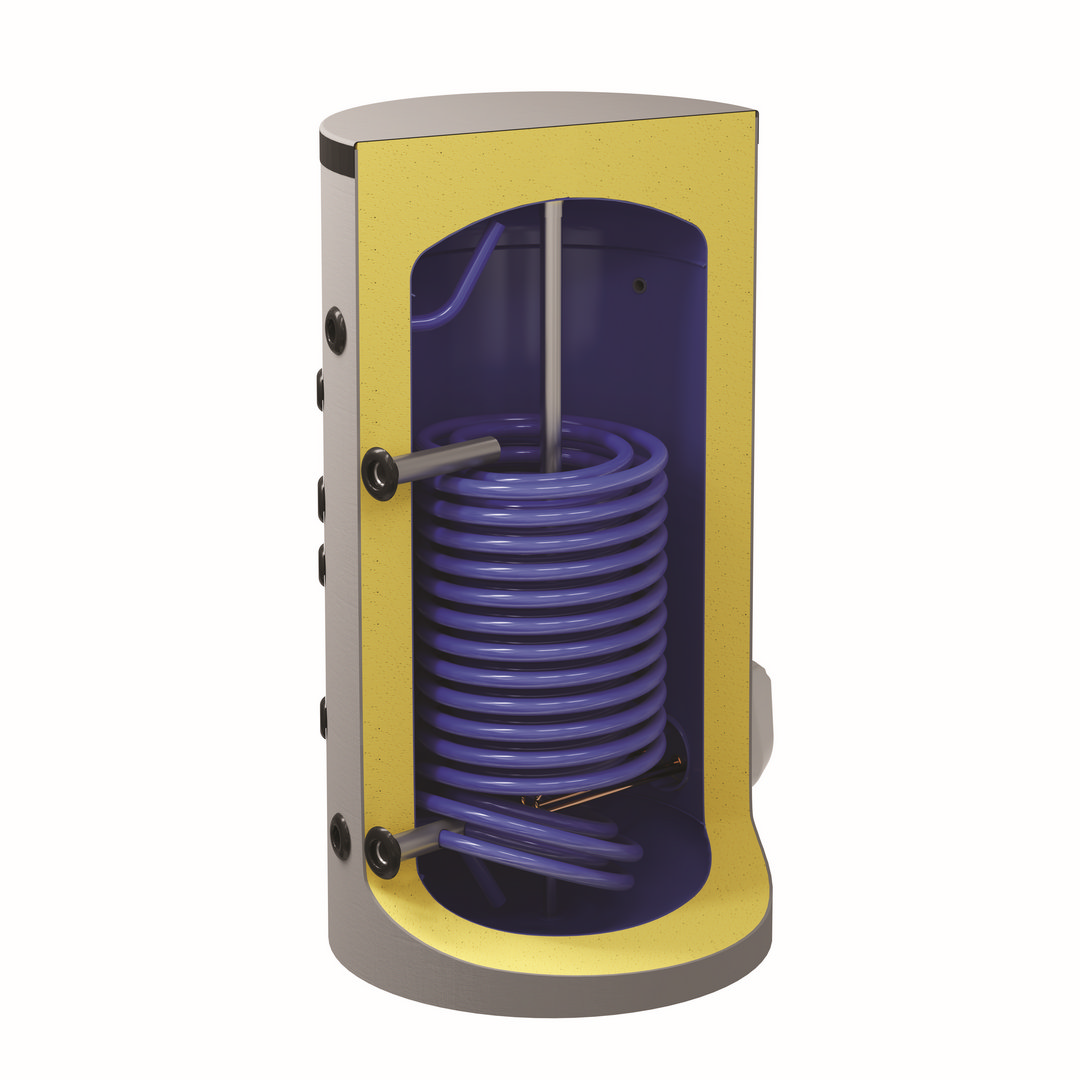

Моделі цієї серії мають збільшену площу теплообмінника які підходять для роботи з низькотемпературними джерелами енергії, такими як системи теплових насосів або сонячні установки. Потужний теплообмінник складається з двох концентрично розташованих змійовиків з колекторними з`єднаннями для входу і виходу. Така конструктивна особливість пристрою дозволяє ефективно поглинати енергію від джерела тепла.

    • Мінімальні втрати тепла
    • Енергетичний клас B
    • Товста CFC ізоляція з екологічно чистої формули пінополіуретану високої щільності для моделей від 200 до 500 літрів;
    • Технологія SHIELD - унікальна формула міцного емалевого покриття з підвищеним вмістом цирконію з оксидами літію та кобальту для довговічності водяного бака прийнятих моделей;

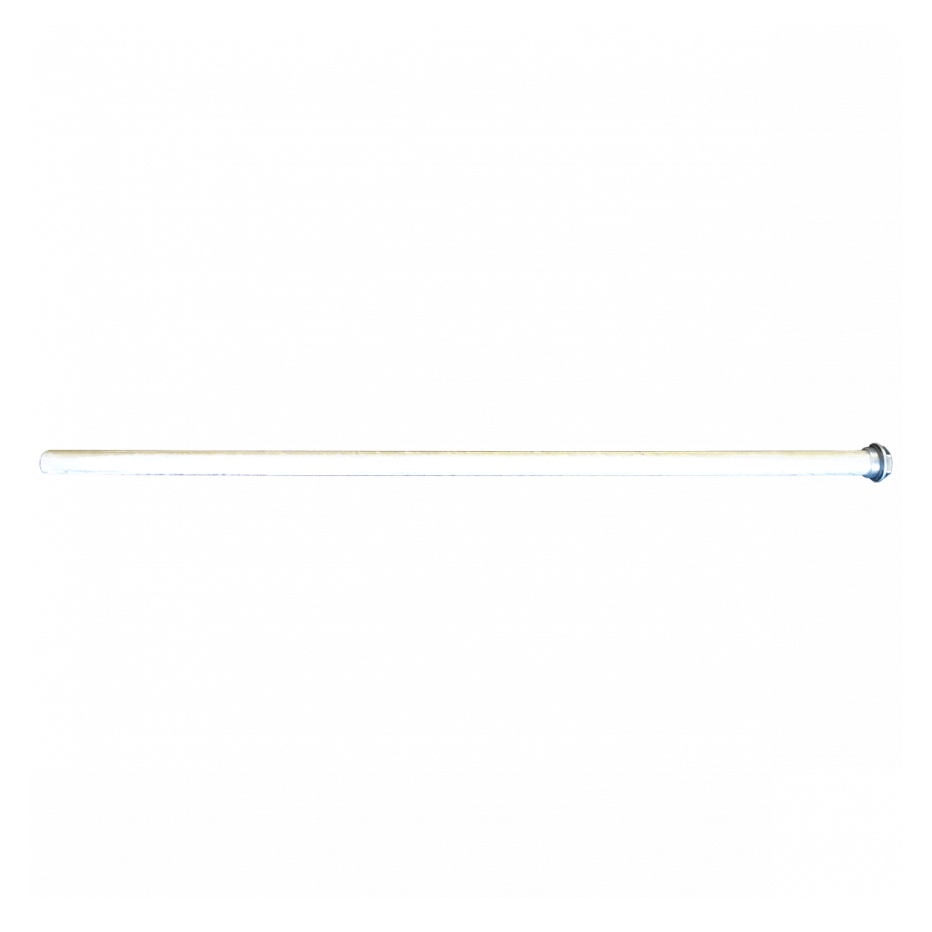

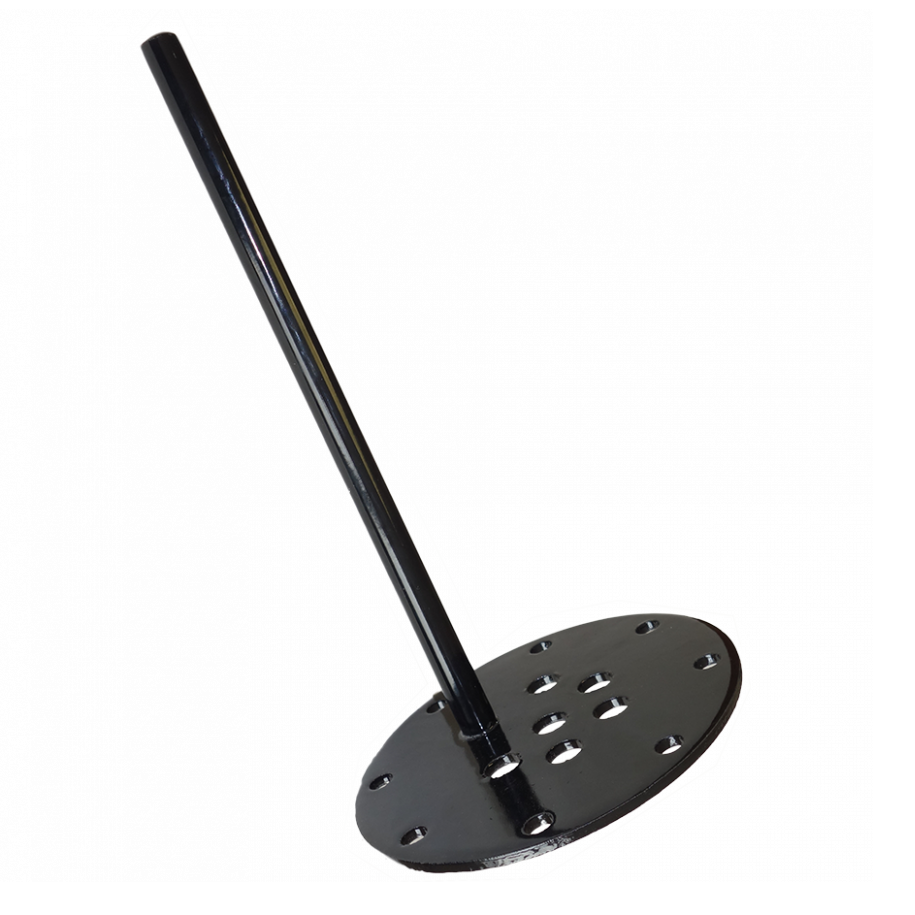

    • Катодна система - два магнієвих анода великої маси для максимального захисту від корозії всього резервуара для води;

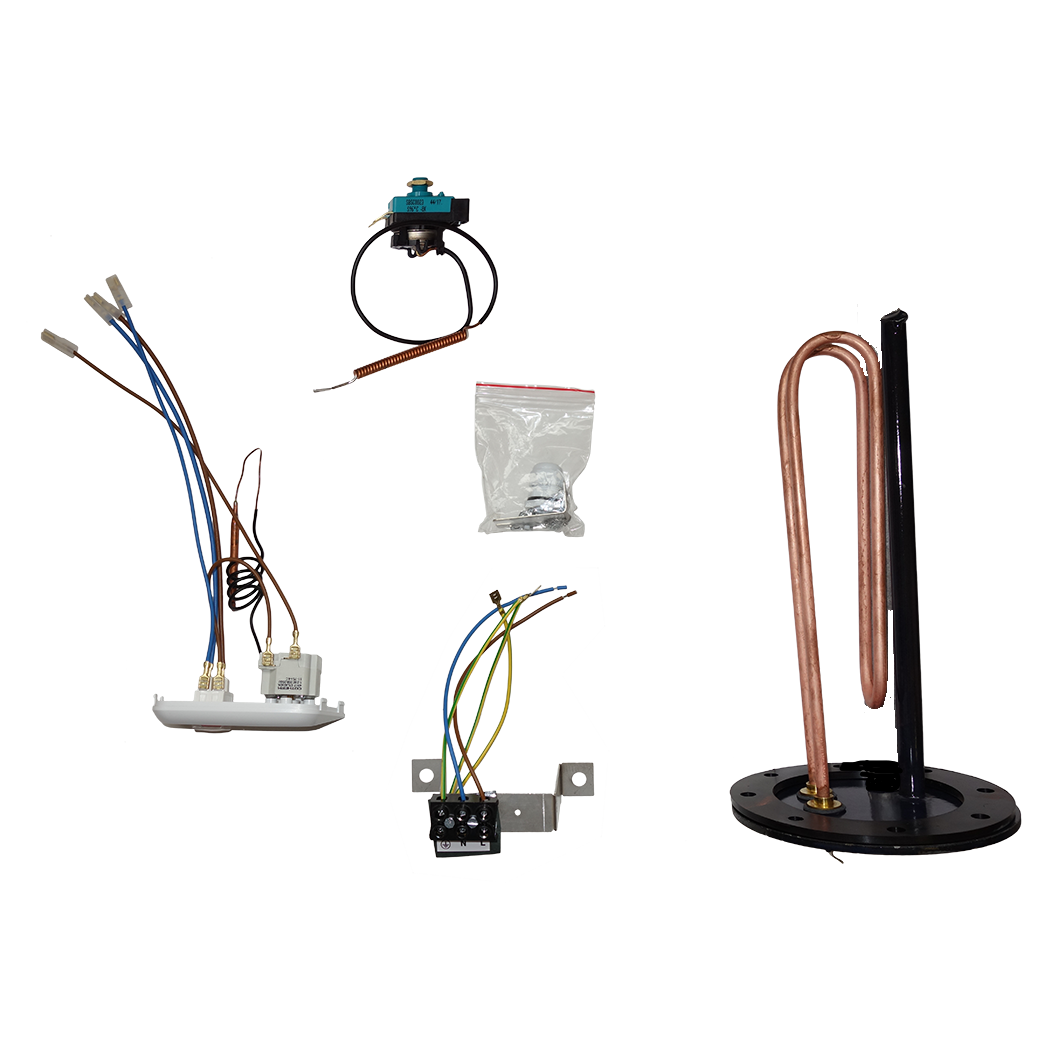

    • Вбудована електрична частина;
    • Рециркуляційна розетка;
    • Пристрій оптимізовано для інтеграції в системи ОВК з автоматизованим управлінням - має три термосенсорні муфти;
    • Корпус із синтетичної зносостійкої тканини кольору INOX;

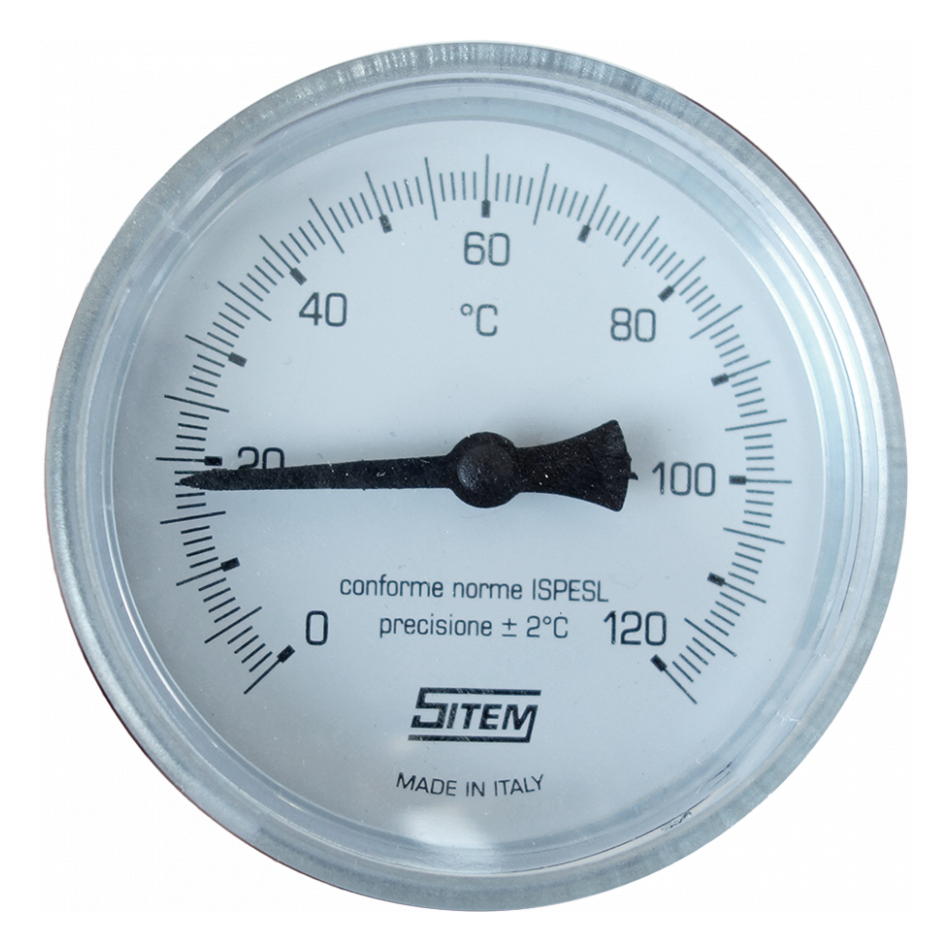

    • Точний термометр;
    • Капілярний термоперемикач.

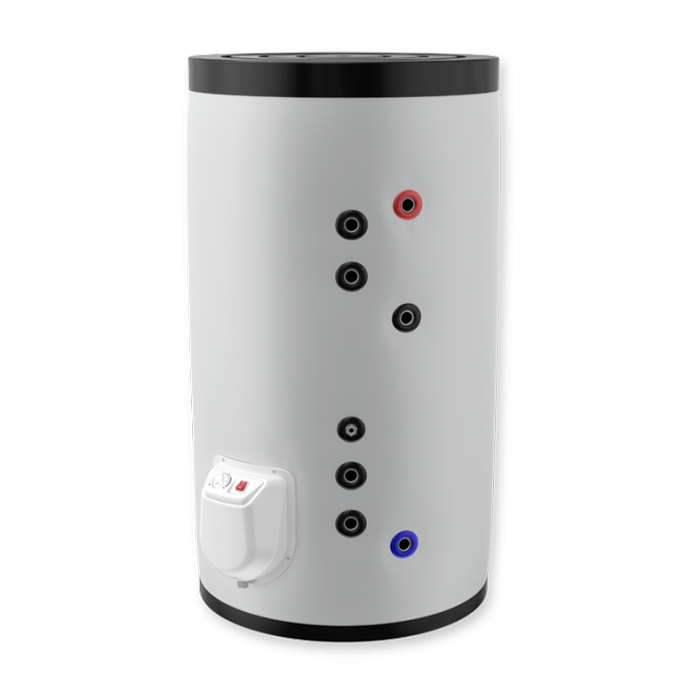

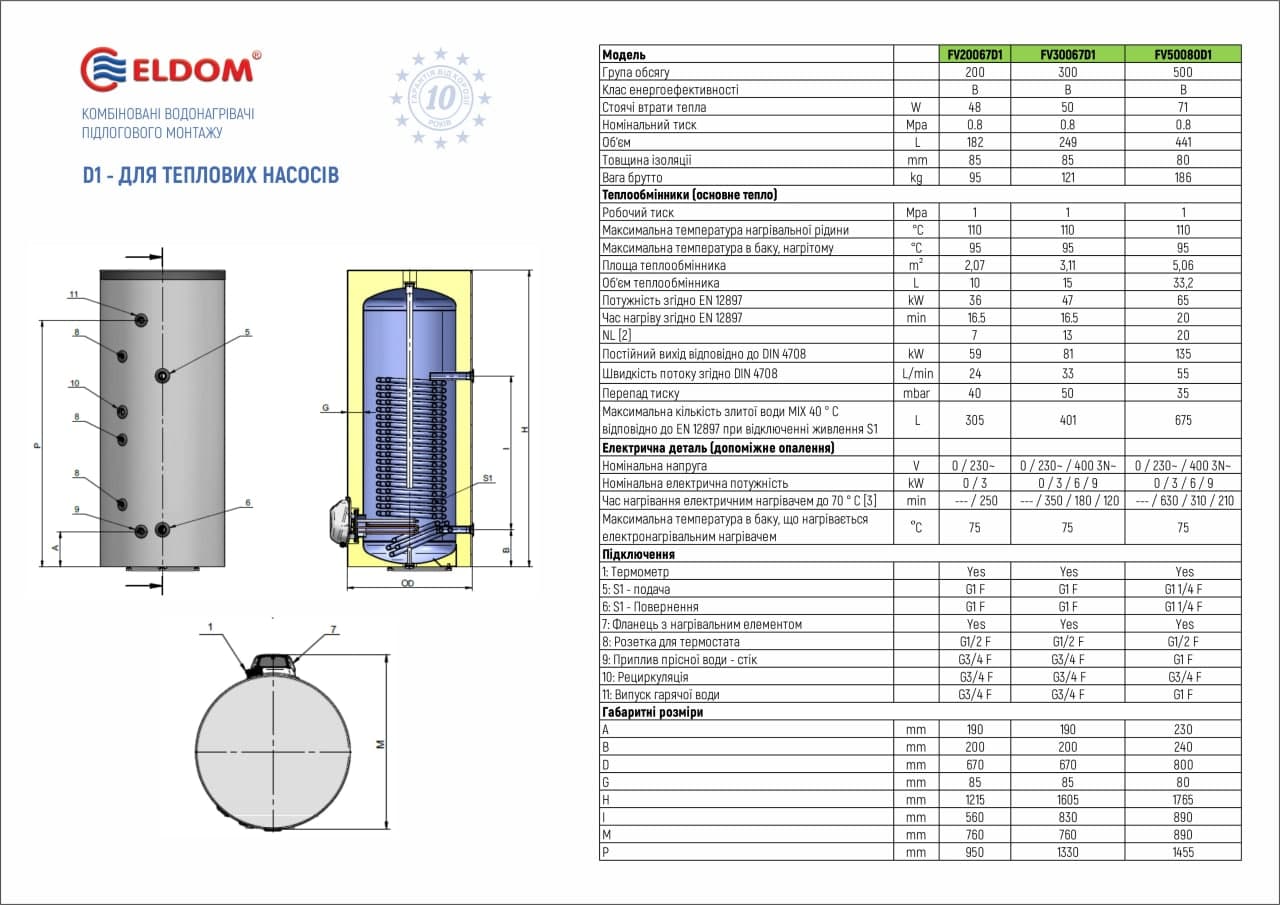

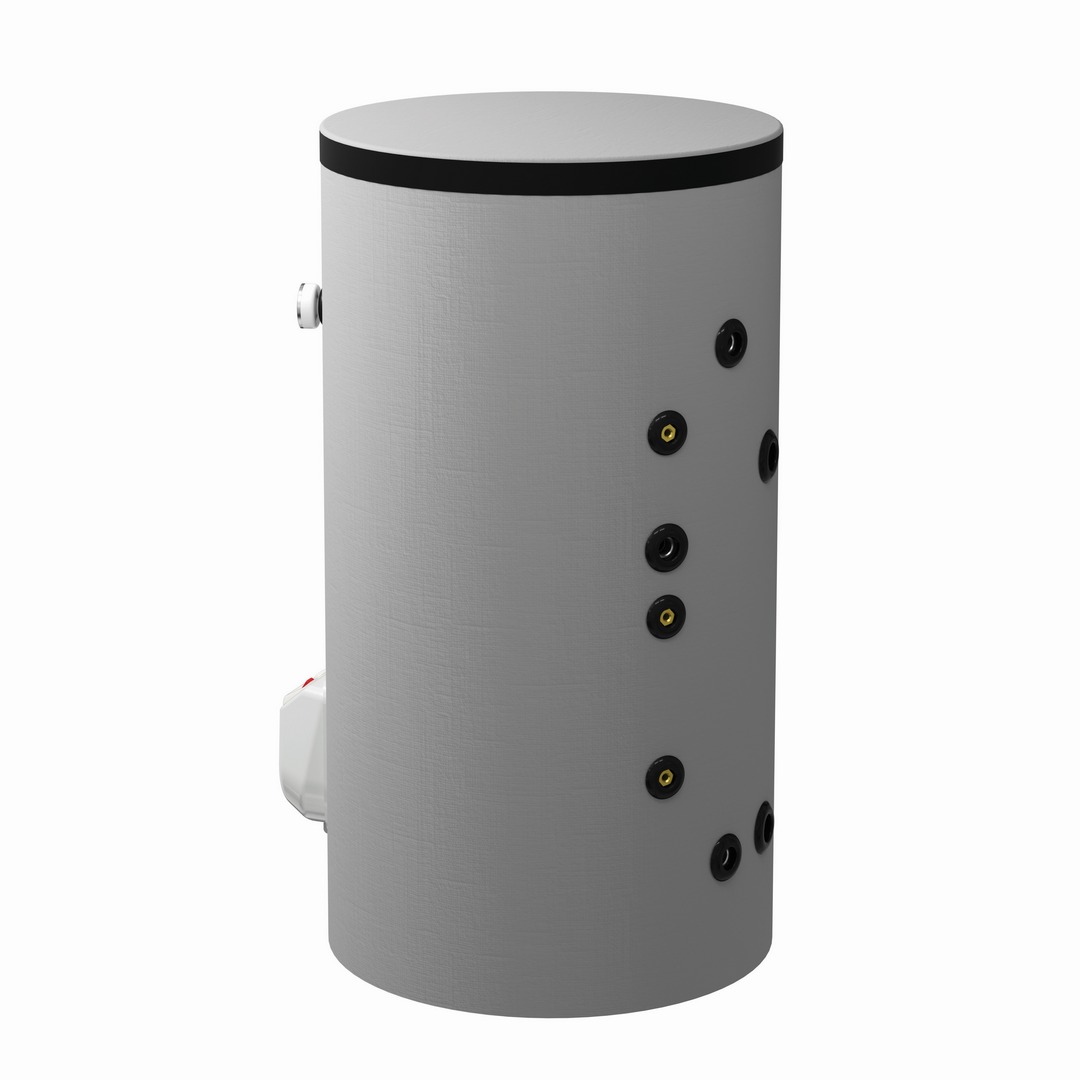

  • ВОДОНАГРІВАЧІ ELDOM GREEN LINE З ОДНИМ ТЕПЛООБМІННИКОМ

    ПАРАМЕТРИ
    Модель FV20067D1 FV30067D1 FV50080D1
    Група обсягу ... 200 300 500
    Класс енергоеффективності ... B B B
    Стоячі втрати тепла W 48 50 71
    Номінальний тиск MPa 0.8 0.8 0.8
    Об`єм L 182 249 441
    Товщина ізоляції мм 85 85 80
    Вага брутто кг 95 121 186
    ТЕПЛООБМІННИКИ (основне тепло)
    Робочий тиск MPa 1 1 1
    Максимальна температура нагрівальної рідини 0C 110 110 110
    Максимальна температура в баку, нагрітому теплообмінником 0C 95 95 95
    Площа теплообмінника м2 2,07 3,11 5,06
    Об`єм теплообмінника L 10,00 15,00 33,2
    NL [2] ... 7,00 13,00 20,00
    Постійний вихід відповідно до DIN 4708 kW 59,00 81,00 135,00
    Швидкість потоку згідно DIN 4708 L/min 24,00 33,00 55,00
    Потужність згідно EN 12897 kW 36,00 47,00 65,00
    Час нагрівання відповідно до EN 12897 min 16,50 16,50 20,00
    Перепад тиску mbar 40,00 50,00 35,00
    Максимальна кількість злитої води MIX 40 ° C відповідно до EN 12897 при відключенні живлення S1 L 305,00 401,00 675,00
    ЕЛЕКТРИЧНА ДЕТАЛЬ (допоміжне опалення)
    Номінальна напруга V 0/230~ 0/230~/400
    3N~    		 0/230~/400
    3N~
    Номінальна електрична потужність kW 0/3 0/3/6/9 0/3/6/9
    Час нагрівання електричним нагрівачем до 70 ° C [3] min .../250 .../350/180/120 .../630/310/210
    Максимальна температура в баку, що нагрівається електронагрівальним нагрівачем 0C 75 75 75
    ПІДКЛЮЧЕННЯ
    1: Термометр ... да да да
    5: S1 - подача ... G1 F G1 F G1 1/4 F
    6: S1 - Повернення ... G1 F G1 F G1 1/4 F
    7: Фланець з нагрівальним елементом ... да да да
    8: Розетка для термостата ... G1/2 F G1/2 F G1/2 F
    9: Приплив прісної води - стік ... G3/4 F G3/4 F G1 F
    10: Рециркуляція ... G3/4 F G3/4 F G3/4 F
    11: Випуск гарячої води ... G3/4 F G3/4 F G1 F
    РОЗМІР
    A мм 190 190 230
    B мм 200 200 240
    D мм 670 670 800
    G мм 85 85 80
    H мм 1215 1605 1765
    I мм 560 830 890
    M мм 760 760 890
    P мм 950 1330 1455

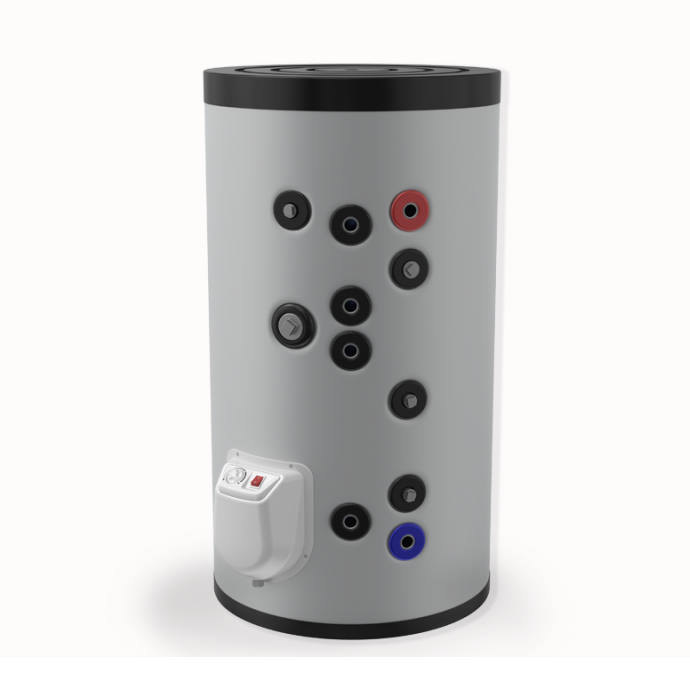

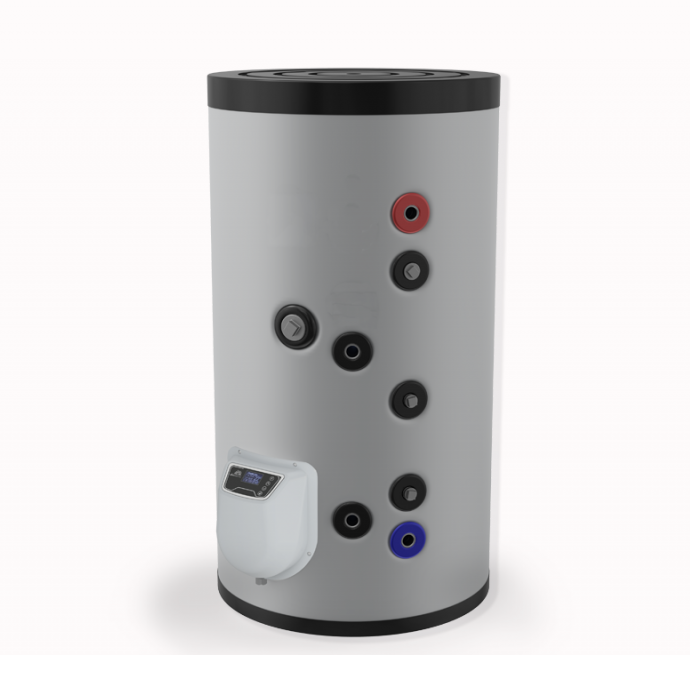

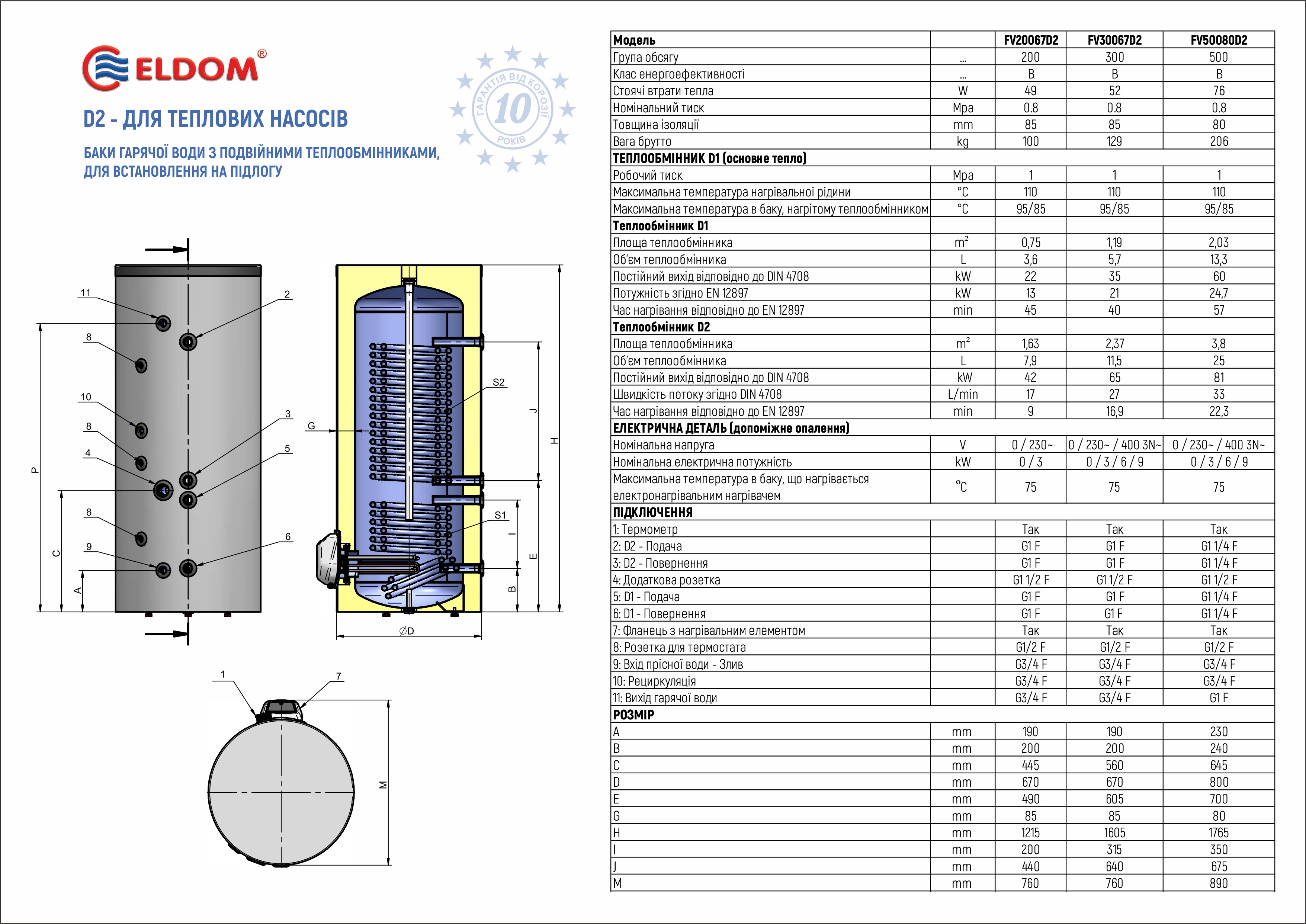

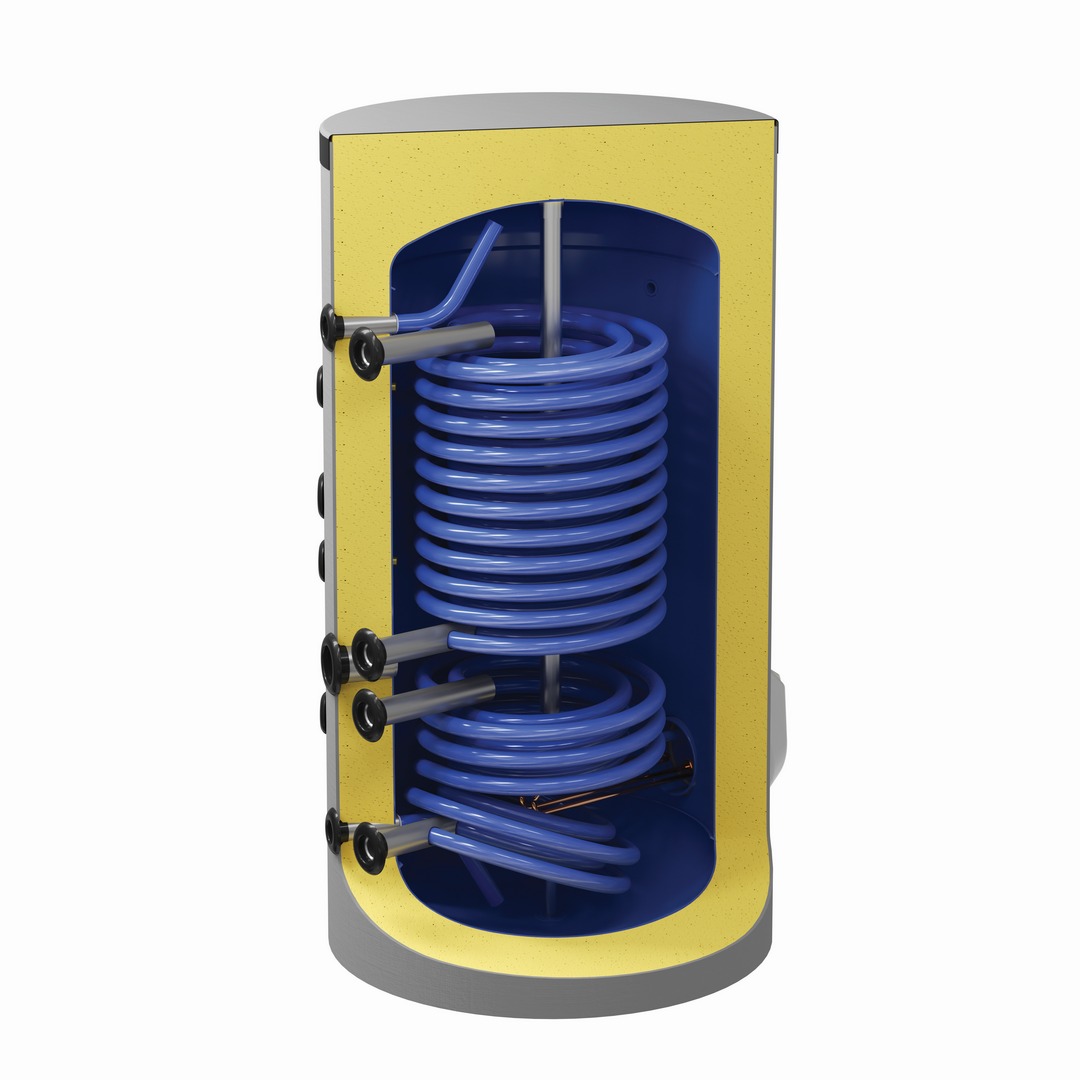

    ВОДОНАГРІВАЧІ ELDOM GREEN LINE З ДВОМА ТЕПЛООБМІННИКАМИ

    ПАРАМЕТРИ

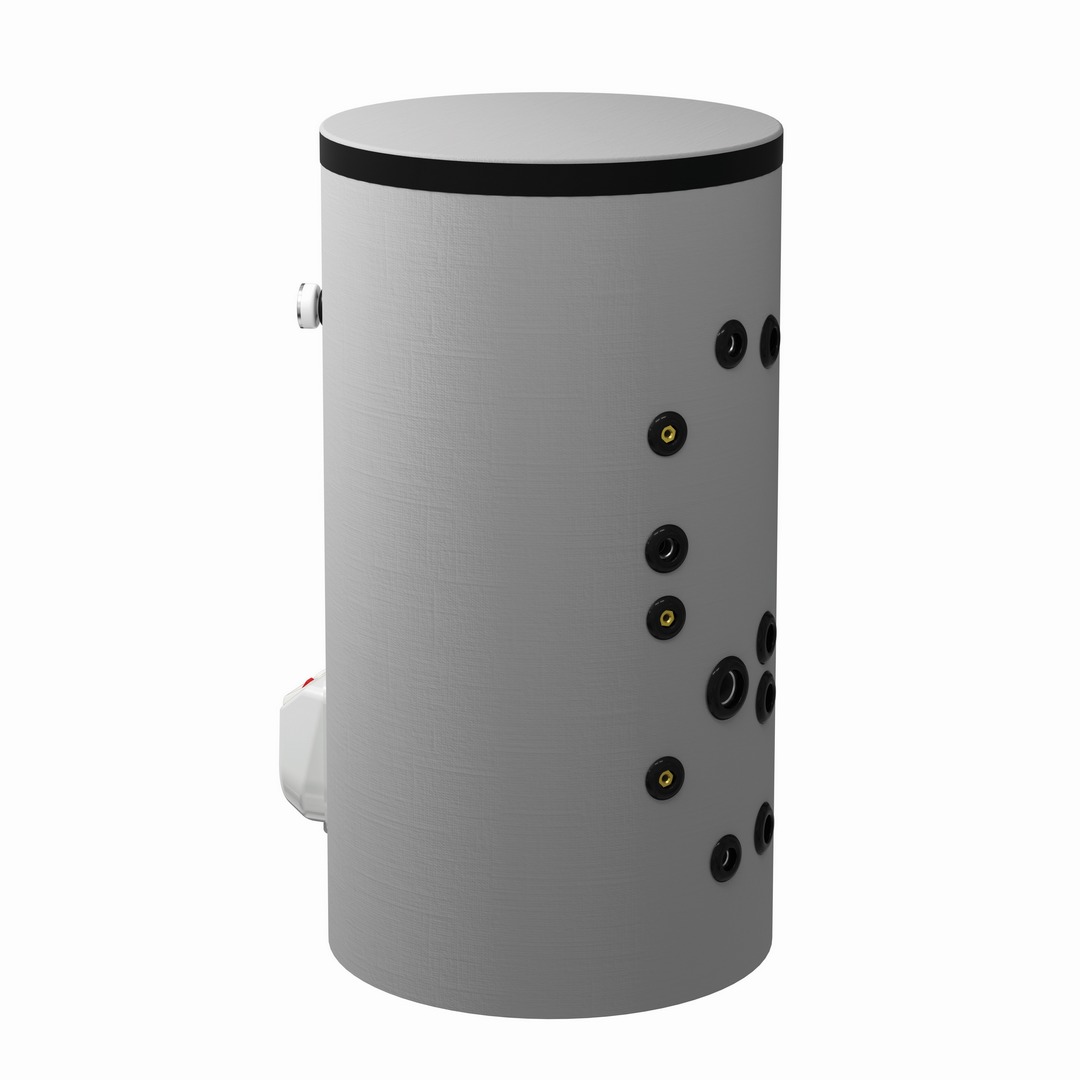

    Модель FV20067D2 FV30067D2 FV50080D2
    Група обсягу ... 200 300 500
    Класс енергоеффективності ... B B B
    Стоячі втрати тепла W 49 52 76
    Номінальний тиск MPa 0.8 0.8 0.8
    Товщина ізоляції mm 85 85 80
    Вага брутто кг 100 129 206
    ТЕПЛООБМІННИКИ D1 (основне тепло)
    Робочий тиск MPa 1 1 1
    Максимальна температура нагрівальної рідини 0C 110 110 110
    Максимальна температура в баку, нагрітому теплообмінником 0C 95/85 95/85 95/85
    ТЕПЛООБМІННИК D1
    Площа теплообмінника м2 0,75 1,19 2,03
    Об`єм теплообмінника L 3,6 5,7 13,3
    Постійний вихід відповідно до DIN 4708 kW 22 35 60
    Потужність згідно EN 12897 kW 13 21 24.7
    Час нагрівання відповідно до EN 12897 min 45 40 57
    ТЕПЛООБМІННИК D2
    Площа теплообмінника м2 1,63 2,37 3,8
    Об`єм теплообмінника L 7,9 11,5 25
    Постійний вихід відповідно до DIN 4708 kW 42 65 81
    Потужність згідно EN 12897 kW 17 27 33
    Час нагрівання відповідно до EN 12897 min 9 16,9 22,3
    ЕЛЕКТРИЧНА ДЕТАЛЬ (допоміжне опалення)
    Номінальна напруга V 0/230~ 0/230~/400
    3N~    		 0/230~/400
    3N~
    Номінальна електрична потужність kW 0/3 0/3/6/9 0/3/6/9
    Час нагрівання електричним нагрівачем до 70 ° C [3] min .../250 .../350/180/120 .../630/310/210
    Максимальна температура в баку, що нагрівається електронагрівальним нагрівачем 0C 75 75 75
    ПІДКЛЮЧЕННЯ
    1: Термометр ... так так так
    2: D2 - подача ... G1 F G1 F G1 1/4 F
    3: D2 - Повернення ... G1 F G1 F G1 1/4 F
    4: Додаткова розетка ... G1 1/2 F G1 1/2 F G1 1/4 F
    5: D1 - подача ... G1 F G1 F G1 1/4 F
    6: D1 - Повернення ... G1 F G1 F G1 1/4 F
    7: Фланець з нагрівальним елементом ... так так так
    8: Розетка для термостата ... G1/2 F G1/2 F G1/2 F
    9: Приплив прісної води - стік ... G3/4 F G3/4 F G3/4 F
    10: Рециркуляція ... G3/4 F G3/4 F G3/4 F
    11: Випуск гарячої води ... G3/4 F G3/4 F G1 F
    РОЗМІР
    A мм 190 190 230
    B мм 200 200 240
    C мм 445 560 645
    D мм 670 670 800
    E мм 490 605 700
    G мм 85 85 80
    H мм 1215 1605 1765
    I мм 200 315 350
    J мм 440 640 675
    M мм 760 760 890
    P мм 950 1330 1455
